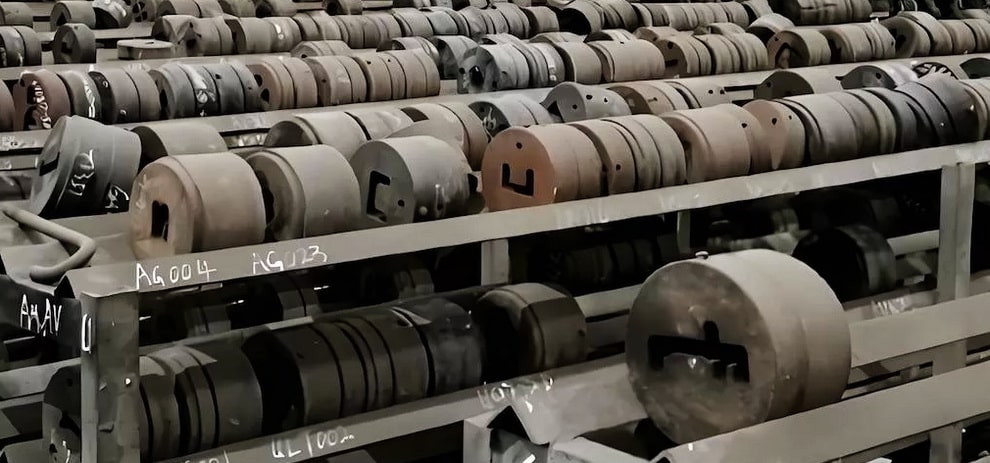

قالب اکستروژن آلومینیوم
اکستروژن آلومینیوم فرآیندی است که در آن بیلتهای آلومینیومی (قطعات استوانهای از آلیاژ آلومینیوم) تحت فشار بالا از داخل قالب اکستروژن عبور داده میشوند تا به شکل پروفیلهای مورد نظر تبدیل شوند. این روش، که به عنوان فشارکاری آلومینیوم نیز شناخته میشود، در صنایع مختلفی مانند ساختمانسازی، خودروسازی، الکترونیک و حتی صنایع نظامی کاربرد دارد. در ایران، شرکتهای متعددی بر روی تولید پروفیل آلومینیومی با فرآیند اکستروژن تمرکز دارند و قالبهای اکستروژن را به عنوان قلب تپنده این فرآیند میدانند. بدون یک قالب اکستروژن با کیفیت، تولید پروفیلهای دقیق و مقاوم ممکن نیست. این قالبها معمولاً از فولاد گرمکار مانند H-13 ساخته میشوند و میتوانند اشکال پیچیدهای مانند مقاطع توخالی، نیمهتوخالی یا جامد را ایجاد کنند.
فرآیند اکستروژن آلومینیوم و نقش قالب در آن
فرآیند اکستروژن آلومینیوم به دو روش مستقیم و غیرمستقیم انجام میشود. در روش مستقیم، بیلت آلومینیوم گرم شده (معمولاً تا ۵۰۰-۴۵۰ درجه سانتیگراد) توسط پرس هیدرولیکی از داخل قالب اکستروژن فشرده میشود. در روش غیرمستقیم، قالب ثابت است و بیلت حرکت میکند. در هر دو حالت، قالب اکستروژن آلومینیوم تعیینکننده سطح مقطع نهایی پروفیل است.
مراحل کلیدی فرآیند:
- گرم کردن بیلت: بیلتهای آلومینیومی در کوره پیشگرم قرار میگیرند.
- قرارگیری در پرس: بیلت داخل دستگاه پرس اکستروژن قرار میگیرد.
- عبور از قالب: تحت فشار (تا چند هزار تن)، آلومینیوم از دهانه قالب اکستروژن خارج میشود.
- خنککاری و برش: پروفیل تولید شده خنک و برش داده میشود.
نقش قالب اکستروژن در این فرآیند حیاتی است، زیرا اصطکاک، جریان مواد و کیفیت سطح را کنترل میکند.
انواع قالب اکستروژن آلومینیوم
قالبها معمولاً از فولاد H13 حرارتدیده ساخته میشوند تا در برابر فشارهای تا ۱۵۰۰۰ تن مقاومت کنند. چالشهای اصلی شامل کنترل جریان فلز، جلوگیری از شکست و بهینهسازی است. در ادامه، انواع قالب اکستروژن آلومینیوم را بر اساس پیچیدگی و کاربرد دستهبندی میکنیم.
1. قالبهای جامد (Solid Dies): سادهترین گزینه برای پروفیلهای بدون حفره
قالب جامد، رایجترین نوع در تولید پروفیل آلومینیوم است و برای ساخت مقاطع بدون حفره یا فضای بسته مانند میلهها، تیرها، زوایای L و کانالهای ساده به کار میرود.
ویژگیهای کلیدی قالب جامد
- اجزا: شامل صفحه تغذیه (feeder plate) برای توزیع یکنواخت فلز، صفحه قالب (die plate) برای شکلدهی نهایی، صفحه پشتیبان (backer plate) برای جلوگیری از تغییر شکل و پایه (bolster) برای تحمل فشار
- مواد: فولاد H13 با حرارتدهی برای مقاومت حرارتی بالا
- مزایا: هزینه پایین ساخت، عمر طولانی (تا ۱۰۰۰ سیکل اکستروژن) و تولید آسان
- چالشها: حساسیت به فشار بالا که ممکن است منجر به شکستگی شود؛ طراحی بهینه با نرمافزارهای CAM/CAD ضروری است.
2. قالبهای نیمهتوخالی (Semi-Hollow Dies): تعادل بین سادگی و پیچیدگی
قالب نیمهتوخالی برای پروفیلهایی با حفره نیمهبسته (مانند کانالهای U شکل با بازشوی باریک) مناسب است و در اکستروژن آلومینیوم، به عنوان پلی بین قالبهای ساده و پیچیده عمل میکند.
ویژگیهای کلیدی قالب نیمهتوخالی
- اجزا: مندریل (mandrel) بدون هسته کامل، درپوش (die cap) برای کنترل خارجی و پایه مقاوم
- مزایا: مناسب برای پروفیلهای پیچیدهتر با هزینه متوسط
- چالشها: فشار بالا در ناحیه زبان که میتواند باعث شکست شود؛ نیاز به شبیهسازی با نرمافزار برای بهینهسازی.
3. قالبهای توخالی (Hollow Dies): پیشرفتهترین برای پروفیلهای چندحفرهای
قالب توخالی پیچیدهترین نوع است و برای تولید پروفیلهای با حفره کاملاً بسته مانند لولهها، T-اسلاتها و مقاطع چندحفرهای استفاده میشود.
انواع قالب توخالی
- قالب پورتهول (Porthole Die): رایج و ارزان؛ بیلت به سوراخها تقسیم و در محفظه جوش متصل میشود. مناسب برای پروفیلهای بدون درز مرئی، اما محدود به فشار متوسط.
- قالب بریج (Bridge Die): مندریل معلق؛ نیاز به تمیزکاری انتهای هر بیلت، مناسب برای تولید پیوسته محدود.
- قالب لوله بدون درز (Seamless Tube Die): بدون جوش؛ بیلت پیشسوراخ میشود. ایدهآل برای لولههای تحت فشار بالا، اما فقط برای اشکال ساده.
ویژگیهای کلیدی قالب توخالی
- اجزا: مندریل با پورتهای ورودی، درپوش برای شکل خارجی و سیستم جوش
- مزایا: تولید اشکال پیچیده با دقت بالا؛ کاربرد وسیع در تولید مقاطع آلومینیومی
- چالشها: هزینه بالا (تا ۵ برابر جامد)، حساسیت به شکست مندریل؛ نیاز به روانکارهای پیشرفته
جدول مقایسه انواع قالب اکستروژن آلومینیوم
| نوع قالب | کاربرد اصلی | پیچیدگی و هزینه | اجزای کلیدی | چالشهای اصلی | عمر تقریبی (سیکل) |
| جامد (Solid) | پروفیلهای بدون حفره (میله، زاویه) | پایین (ارزان) | صفحه تغذیه، قالب، پشتیبان | فشار بالا، طراحی ساده | ۸۰۰-۱۰۰۰ |
| نیمهتوخالی (Semi-Hollow) | حفره نیمهباز (کانال باریک) | متوسط | مندریل بدون هسته، درپوش | نسبت زبان بالا، شکست زبان | ۵۰۰-۷۰۰ |
| توخالی (Hollow) | حفره بسته (لوله، چندحفره) | بالا (گران) | مندریل پورتدار، جوش | شکست مندریل، جوش ناقص | ۳۰۰-۵۰۰ |
برای بهینه سازی قالب اکستروژن آلومینیوم، استفاده از نرمافزارهای شبیهسازی مانند اجزای محدود (FEM) و روانکارهای مناسب ضروری است. تنظیم زاویه و شعاع قالب میتواند ضریب اصطکاک را کاهش دهد و کیفیت پروفیل را بهبود بخشد.
مواد مورد استفاده در ساخت قالب اکستروژن
کیفیت قالب اکستروژن آلومینیوم مستقیماً به مواد اولیه آن بستگی دارد. رایجترین ماده، فولاد گرمکار H-13 است که مقاومت بالایی در برابر حرارت و فشار دارد. ویژگیهای کلیدی:
- مقاومت حرارتی: تحمل دمای بالا بدون تغییر شکل
- سختی: معمولاً ۵۰-۴۵ راکول C پس از عملیات حرارتی
- دوام: قابلیت تولید هزاران متر پروفیل بدون فرسودگی
در فرآیند ساخت، قالبها تحت عملیات حرارتی، نیتریدینگ و پوششدهی قرار میگیرند تا عمر مفید افزایش یابد.
طراحی و ساخت قالب اکستروژن آلومینیوم
در صنعت تولید پروفیل آلومینیوم، طراحی و ساخت قالب اکستروژن آلومینیوم یکی از مراحل کلیدی و حیاتی است که کیفیت مقاطع آلومینیومی، هزینههای تولید و کارایی خط اکستروژن آلومینیوم را تعیین میکند.
مراحل طراحی قالب اکستروژن آلومینیوم
طراحی قالب اکستروژن فرآیندی فنی است که با تحلیل مقطع پروفیل آغاز میشود و هدف آن، جریان یکنواخت فلز و مقاومت در برابر فشار و حرارت بالاست. این مرحله با نرمافزار SolidWorks انجام میشود.
1. تحلیل و نقشهکشی اولیه قالب اکستروژن
- ورودی اصلی: نقشه دوبعدی (DWG) یا نمونه فیزیکی از پروفیل آلومینیوم مورد نظر
- فعالیتها: بررسی نسبت زبان (tongue ratio)، ضخامت دیوارهها و نوع قالب (جامد، نیمهتوخالی یا توخالی). برای قالب توخالی، محاسبه bearing length برای تطبیق سرعت خروج فلز ضروری است.
- ابزارها: اتوکد و CATIA برای مدلسازی سهبعدی
2. شبیهسازی و بهینهسازی طراحی قالب
- فعالیتها: شبیهسازی جریان فلز، توزیع حرارتی و استحکام با FEA. تنظیم pocket lengths و runners برای جلوگیری از warping
- چالشها: برای قالبهای CEE، بررسی میکروساختار تحت فرآیند اکستروژن
- ابزارها: ABAQUS یا PowerShape؛ نمونهسازی با پرینتر سهبعدی
- مزایا: کاهش هزینههای آزمایشی تا ۲۰% با شناسایی مشکلات پیش از ساخت قالب اکستروژن آلومینیوم
3. انتخاب مواد و اجزای قالب اکستروژن
- مواد پیشنهادی: فولاد H13 حرارتدیده (۵۲-۴۸ HRC) برای مقاومت سایشی و هدایت حرارتی
- اجزای کلیدی:
- قالب جامد: صفحه تغذیه (feeder plate)، دی پلیت و backer plate
- قالب توخالی: مندریل (mandrel)، die cap و bolster
- قالب نیمهتوخالی: مندریل بدون هسته برای حفرههای نیمهباز
- سطحسازی: نیتریدینگ یا پوشش کروم برای افزایش عمر قالب
مراحل ساخت قالب اکستروژن آلومینیوم
ساخت قالب اکستروژن در ایران، از روش سنتی تا CNC متغیر است و زمان آن ۲-۴ هفته طول میکشد. برخی شرکتها از سیستم CAD/CAM برای دقت بالا استفاده میکنند.
1. ماشینکاری اولیه و برش مواد
- فعالیتها: برش دیسک فولادی (قطر ۳۰۰-۱۵۰ میلیمتر) و ایجاد بازشوی اولیه با فرز CNC
- ابزارها: دستگاه EDM برای حفرههای پیچیده در قالب اکستروژن پروفیل آلومینیوم
2. مونتاژ، حرارتدهی و تنشزدایی
- فعالیتها: مونتاژ stack (اجزای تشکیل دهنده) و حرارتدهی به ۶۰۰-۵۰۰ درجه سانتیگراد
- چالش: کنترل انقباض حرارتی برای دقت بالا در تولید پروفیل آلومینیوم اختصاصی
3. تست نهایی و پولیش قالب
- فعالیتها: تست با بیلت آزمایشی، پولیش سطح و اعمال پوشش ضدسایش
- تحویل: ثبت سریال و بستهبندی برای انتقال به پرس اکسترود آلومینیوم
نگهداری، تعمیر و چالشهای قالب اکستروژن
برای افزایش عمر قالب اکستروژن، نگهداری منظم ضروری است:
- تمیزکاری: حذف باقیمانده آلومینیوم پس از هر تولید
- بررسی ترکها: استفاده از تستهای غیرمخرب
- تعمیر: جوشکاری یا جایگزینی بخشهای آسیبدیده
چالشهای رایج شامل فرسودگی زودرس به دلیل فشار بالا و حرارت است.
کاربردهای قالب اکستروژن
تولید پروفیل آلومینیومی با فرآیند اکستروژن در صنایع متنوعی کاربرد دارد:
- ساختمانسازی: پروفیلهای درب و پنجره
- خودروسازی: قطعات سبک و مقاوم
- الکترونیک: هیتسینکها و قابها
- صنایع نظامی: مقاطع دقیق
عوامل موثر بر قیمت قالب اکستروژن آلومینیوم
هزینه قالب اکستروژن آلومینیوم بیش از ۶۰% هزینه تولید پروفیل آلومینیوم را تشکیل میدهد و تحت تأثیر قیمت روز آلومینیوم، نرخ ارز و سیاستهای وارداتی قرار دارد. در ادامه، عوامل موثر بر قیمت قالب اکستروژن را دستهبندی میکنیم.
1. پیچیدگی و نوع قالب اکستروژن
نوع قالب اکستروژن (جامد، نیمهتوخالی یا توخالی) عامل اصلی قیمت قالب اکستروژن آلومینیوم است. قالب توخالی با مندریل و سیستم جوش، ۵-۲ برابر قالب جامد گرانتر است، به ویژه برای پروفیلهای توخالی مانند لوله یا هیتسینک.
- نسبت زبان (Tongue Ratio): نسبت بالای ۱:۴ (مساحت حفره به مربع گپ) فشار را افزایش داده و هزینه طراحی را تا ۵۰% بالا میبرد.
- سفارشی در برابر استاندارد: قالب اکستروژن سفارشی برای مقاطع پیچیده صنعتی گرانتر از استاندارد است.
- شکل مقطع و تقارن: عدم تقارن، گوشههای تیز یا ضخامت دیواره نامتوازن، تنش را افزایش داده و نیاز به شبیهسازی ANSYS دارد.
قالبهای توخالی برای آلیاژ آلومینیوم ۶۰۶۳، عمر ۱۰۰۰-۵۰۰ سیکل دارند اما هزینه اولیه بالاتری طلب میکنند.
2. سایز و ابعاد قالب اکستروژن
سایز قالب اکستروژن بر اساس قطر دایره احاطهکننده محاسبه میشود و هر چه بزرگتر (۳۰۰-۱۵۰ میلیمتر)، هزینه مواد و زمان ساخت بیشتر است.
- ابعاد بزرگ: نیاز به اکسترودرهای قدرتمند و بیلتهای حجیم، قیمت قالب را ناگهانی افزایش میدهد.
- تعداد حفرهها: قالبهای چندحفرهای برای تولید انبوه پروفیل آلومینیوم، هزینه اولیه را بالا میبرند اما در بلندمدت صرفهجویی ایجاد میکنند.
3. مواد و عملیات سطحی قالب
جنس فولاد گرمکار (H13، H11 یا H21) و عملیات مانند نیتریدینگ، ۳۰% هزینه ساخت قالب اکستروژن آلومینیوم را تشکیل میدهند.
4. عوامل خارجی و تولید
- نرخ ارز و مواد اولیه
- حجم تولید پروفیل: سفارش کم، هزینه واحد را بالا میبرد.
- نیروی کار و فناوری
نتیجهگیری
قالب اکستروژن آلومینیوم نه تنها ابزاری فنی، بلکه سرمایهای استراتژیک در تولید پروفیل آلومینیوم است. با رعایت اصول طراحی و ساخت و نگهداری، میتوانید کیفیت محصولات خود را افزایش و هزینهها را کاهش دهید.
